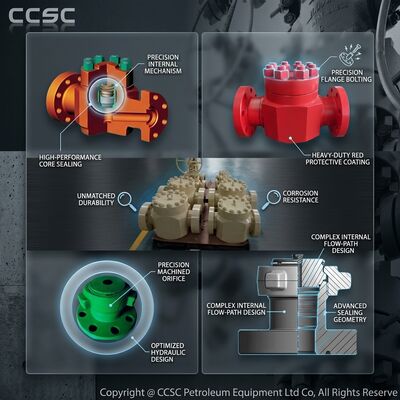

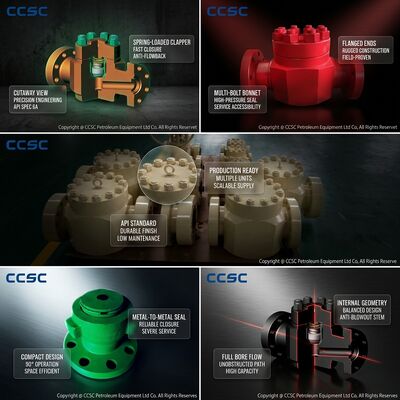

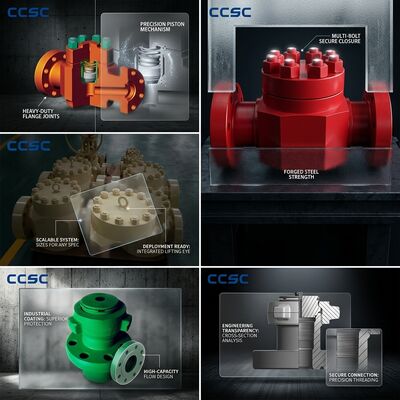

صمام عدم رجوع خطي باتحاد مطرقة API 6A Fig1502 وصلة طرفية فولاذ مطروق 15000psi لعمليات التكسير

صمام التحقق المباشر من "هامر يونيون" مع وصلات نهاية الشكل 1502 مصمم خصيصاً لمطالب كثافة عالية من التكسير الهيدروليكي، التسمين،عمليات اختبار البئر حيث النشر السريع، منع التدفق العكسي المطلق، وإعادة التكوين المتكررة تحدد بيئة التشغيل. على عكس صمامات الاختراق المكشوفة التي تتطلب تشديد المسامير، استبدال الصمامات،ومعالجة بمساعدة الرافعة لكل دورة توصيل وفصل، يسمح تصميم اتحاد المطرقة بتجميع وتفكيك بدون أدوات باستخدام مفاتيح المطرقة القياسية ، مما يقلل من وقت التجهيز لضخ ضغط عالي كامل من ساعات إلى دقائق.هذا صمام التفتيش معتمد API 6A يحتوي على جسد من الفولاذ سبائك مزورة تصنيف ل 15ضغط عمل مستمر ،000psi ، آلية إغلاق الفلاتر بمساعدة الربيع التي تمنع التدفق العكسي في غضون ملي ثانية من إيقاف المضخة ،وتكوين غطاء الدخول العلوي الذي يتيح خدمة المكونات الداخلية الكاملة دون إزالة جسم الصمام من شبكة أنابيب الاتحاد المطرقة. يستخدم الاتصالات النهائية للاتحاد المطرقة في Fig1502 على كل من منافذ الدخول والخروج محار الجناح القياسي في الصناعة وتصميم خيط Acme مع أغطية الشفاه قابلة للاستبدال ،توفير سدادة ضغط ذاتية الطاقة من المعدن إلى المعدن تزداد فعاليتها مع ارتفاع ضغط النظام، وهي ميزة أساسية للسلامة في عمليات التكسير عالية الضغط فائقة حيث تكامل الاتصال يؤثر بشكل مباشر على حماية الموظفين والاحتواء البيئي.

• الشكل 1502 الاتصالات السريعة للاتحاد:الاتصالات النهائية الموحدة للمطرقة القياسية في الصناعة مع مصاصات الجناح المكسرات والأختام الموحدة قابلة للاستبدال تمكن من التركيب السريع، واختبار الضغط والانفجار دون تعقيد اللفافة، لحام،أو معدات عزم دوران متخصصة، مما يقلل بشكل كبير من الوقت غير المنتج أثناء إعداد ووضع أجهزة التكسير.
• جسد ذو ضغط عالي من الفولاذ المسبوب:بناء الجسم من قطعة واحدة مصنوع من الفولاذ المسبوب بالغازات الخالية من الفراغ يلغي التسامي والإدماج والتناقضات الهيكلية المتأصلة في أجسام الصمامات المصبوبةتوفير النزاهة المعدنية الضرورية للخدمة الدورية للضغط عند 15،000psi مع معدلات ضخ نموذجية تتجاوز 100 برميل في الدقيقة.
• استجابة إغلاق المصفوفة بثانية مئوية:يبدأ المفتاح المحمل بالربيع الدوال في إغلاق التدفق الأمامي الفوري يتوقف أو يحاول العكس ، لتحقيق اتصال كامل بين المقعد المعدن إلى المعدن في غضون 50 ميلي ثانية تقريبًا ،منع بشكل فعال من جرح مطرقة المياه والدوران العكسي الذي يدمر مضخات الطرد المركزي غير المحمية وأطراف سائل مضخة الانتقال الإيجابي.
• قابلية التبادل الكامل مع تصاميم OEM:تم تصميمها لتحقيق نفس أبعاد الغلاف، ومواصفات الضغط، ومواصفات الاتصال النهائي كنموذج صمام التحقق الرائد في OEM،تمكين الاستبدال المباشر دون تعديل الأنابيب، أدوات التكيف، أو إعادة تأهيل مجموعات خطوط التدفق عالية الضغط القائمة.
• خدمة الدخول العليا:إزالة الجزء العلوي من الحفاظ على غطاء القبعة والقبعة الجسم يوفر الوصول الكامل إلى مجموعة الفلاتر، آلية المفصل، حلقة المقعد، وجميع الأسطح الختم الداخلية للتفتيش، التنظيف،واستبدال المكونات بينما يبقى جسم الصمام متصل بشكل آمن بنظام أنابيب الاتحاد المطرقة.
• تصميم مسار التدفق المقاوم للمضخات:مسار التدفق من خلال القناة الكاملة مع المحاور الداخلية السلسة يزيل الجيبات والخنادق ومناطق الركود حيث تتراكم الرمل المتصدع والدعم السريري،منع التراكم الذي يسبب تداخل مقاعد الفلاتر وتسرب صمام التوقف في التصاميم التقليدية.
• علامة التركيب الاتجاهية الشاملة:يشكل سهم اتجاه التدفق المرتفع المنسوج بشكل متكامل في جسم الصمام توجيهات تثبيت دائمة وقابلة للتلاعب مرئية في جميع ظروف الإضاءة وغير متأثرة بالطلاء أو الطلاءالتآكل، أو كسر السطح خلال سنوات الخدمة الميدانية.

صمام الضغط الداخلي لشركة Hammer Union مع اتصالات الشكل 1502 هو جهاز الوقاية من تدفق العودة القياسي لصناعة خدمات ضخ الضغط العالي العالمية ،يتم نشرها في أي مكان يتم فيه تفريغ مضخات متعددة ذات قوة حصانية عالية في مجموعة مشتركة ولا يمكن التفاوض على سلامة عزل المضخةتتضمن سيناريوهات النشر الأساسية عمليات التكسير الهيدروليكي حيث أسطول من 2500 إلى 5،000 قوة حصان تعمل مضخات التكسير بالتوازي ضد ضغوط انهيار التشكيلات التي تتجاوز 10,000psi with each pump protected by a dedicated check valve at its discharge connection to the frac manifold to prevent catastrophic reverse flow if a pump fluid end fails or a power end seizes during the high-pressure stimulation treatment. Additional critical applications include cementing unit high-pressure discharge lines where backflow of cement slurry into the pump would result in solidified cement within the fluid end requiring complete pump disassembly، حزم معدات اختبار سطح البئر حيث يجب منع الهيدروكربونات المنتجة تحت ضغط التشكيل بشكل إيجابي من التدفق مرة أخرى نحو جهاز فصل الاختبار ونظام الفلاش ،وعزل الضغط في أنابيب الملفات حيث أن صمامات الاختبار في مجموعة الثقب السفلي تمنع السوائل من فتح البئر من دخول الملف تحت ظروف الضغط العكسي. The hammer union design is specifically valued in mobile pumping service operations where equipment is continuously transported between well locations and the speed and simplicity of hammer union make-up versus flanged connections directly impacts the number of fracturing stages that can be completed per day، محرك اقتصادي رئيسي في برامج تطوير الموارد غير التقليدية.

Each Hammer Union Inline Check Valve is manufactured under an ISO 9001 certified quality management system and subjected to a comprehensive pressure testing and inspection program exceeding minimum API 6A requirements. يتضمن الاختبار اختبار ضغط الغلاف الهيدروستاتيكي عند 22500psi مع معايير قبول تسرب صفراختبار تسرب مقعد الغاز في كل من الضغط المنخفض والضغط التفاضلي المسموح به بالكامل باستخدام وسط اختبار النيتروجين، والتحقق من الدورة الوظيفية عبر عشر دورات كاملة مفتوحة ومغلقة مع إعادة اختبار تسرب المقعد. تخضع جميع أسطح الختم المجمعة بالمطرقة لفحص الأبعاد مع مقاييس معتمدة ،ويتم التحقق من ملفات تعريف الخيوط باستخدام مقاييس حلقات ومقابس مكبسات معايرة. تحصل الأسطح الخارجية على طبقة حماية من الفوسفات مع فيلم زيت منع الصدأ. يتم تجهيز اتصالات الاتحاد مع أغطية خيوط حماية، واقي سطح الختم المعدنية،ومغلقات الحفر قبل وضعها في صناديقتعبئة الصادرات تستخدم صناديق الخشب المقاوم للعمل الثقيل المعتمدة ISPM 15 مع إدراجات رغوة البولي إيثيلين المصنوعة خصيصًا وحزم المجفف الصناعي.تتضمن حزمة الوثائق الكاملة شهادات اختبار المواد مع التحليل الكيميائي الكامل وتقارير الخصائص الميكانيكية، تزوير الشهادات مع القدرة على تتبع المجموعات الحرارية ، سجلات الفحص غير المدمر بما في ذلك تقارير فحص الموجات فوق الصوتية والجسيمات المغناطيسية ،مخططات الاختبار الهيدروستاتيكي والغاز مع تسجيل البيانات الإلكترونية، شهادات الرموز الوحيدة API 6A، ومواصفات الدوران التثبيتية التفصيلية للاتصالات الاتحاد المطرقة.المحدودة مكرسة لتوفير صمامات التحقق الاتحاد المطرقة التي توفر ثابتة، حماية موثوقة من تدفقات العودة في تطبيقات ضخ الضغط العالي الأكثر تطلبًا في جميع أنحاء صناعة خدمات حقول النفط العالمية.
