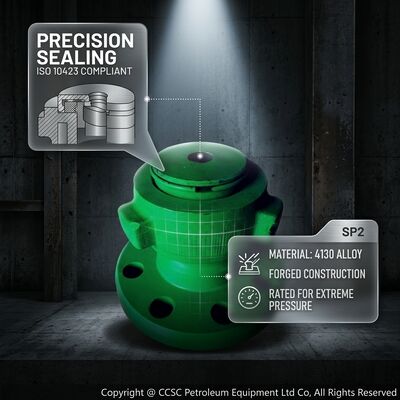

صمام عدم رجوع بأسلوب الفلابر ضغط عالي API 6A 15000psi تصميم جسم مطروق وصول داخلي للحفر

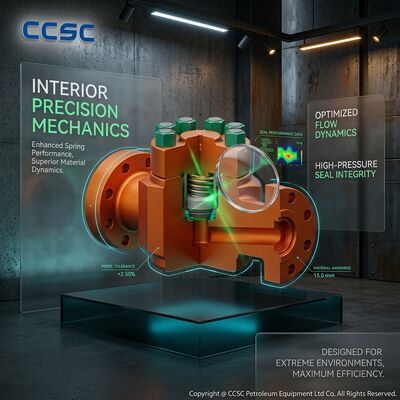

The Flapper Style High Pressure Check Valve represents a critical safety component in drilling manifold and well control systems where instantaneous backflow prevention can mean the difference between controlled operations and catastrophic equipment failureيستخدم هذا الصمام الوقائي المعتمد بمعايير API 6A آلية إغلاق الفلاتر بمساعدة الربيع والتي تتفاعل مع وقف التدفق أو العكس في غضون ميلي ثانية.يمكن أن يؤدي الضرب بالصفحة ضد حلقة المقعد المعدلة بدقة قبل التدفق العكسي إلى ارتفاع السرعة أو زيادة الضغطمصممة للعمل المستمر عند ضغط العمل 15,000psi مع التحقق من الاختبار الهيدروستاتيكي عند 22,500psi،هذا الصمام مصنوع من الفولاذ اللاسيكي المجوهر الذي تم اختياره من أجل مزيج استثنائي من قوة العائد، صلابة الكسر، ومقاومة لتكسير الكبريتيد في بيئات الخدمة الحمضية المتوافقة مع NACE MR0175.تكوين الهيكل الدخول العلوي يتيح التفتيش الداخلي الكامل واستبدال المكونات بما في ذلك لوحة الفلافر، تجميع دبوس المفصل ، حلقة المقعد ، وجميع عناصر الختم من خلال فتحة الغطاء العلوية بينما يبقى جسم الصمام متصلًا بقوة بنظام الأنابيب عبر وصلات اتحاد المطرقة في الشكل 1502 ،فلسفة التصميم التي تحول ما كان من شأنه أن يكون عملية صيانة متعددة الساعات إلى إجراء يقاس في دقائق.

• إغلاق الفلاتر بمساعدة الربيع:آلية الفلاتر المضغوطة بالربيع توفر قوة الختم الإيجابية مستقلة عن ضغط السائل.ضمان إغلاق موثوق به حتى عند الضغوط التفاضلية القريبة من الصفر حيث قد لا تتمكن تصاميم الفلاتر ذات الجاذبية فقط من الوقوف بشكل صحيح على سطح الختم.
• جسد و غطاء من الفولاذ المسبوب:المصنوعة من الصلب المسبوب من الدرجة الأولى مع وثائق معالجة حرارية كاملة واختبار تأثير تشاربي في الحد الأدنى لدرجة حرارة التصميم،توفير السلامة الهيكلية المطلوبة في ظروف الخدمة لجهاز الحفر عالي الضغط.
• قابلة للتبادل مع جهاز مراقبة المياه FMC Wecoتم تصميمها كمبادلة مباشرة للأبعاد والأداء مع نماذج الصمامات الاختبارية المثبتة من مصنعي الجهاز الأصليتمكين التكامل السلس في أنظمة أنابيب المطرقة الحالية دون أدوات تعديل المكيف أو تعديلات الميدان.

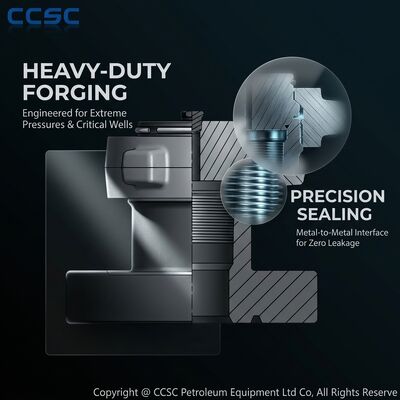

• اتصال المقعد مع المعدن:الواجهة الختامية بين الستارة والمقعد تستخدم أسطح معدنية معقّدة تحافظ على سلامتها عند درجات حرارة مرتفعة حيث تتدهور الختامات الإلاستومريةمع إدخالات مقعد ناعمة اختيارية متاحة للتطبيقات التي تتطلب إغلاقاً محصناً للفقاعات عند ضغوط تفاضلية منخفضة.
• علامة سهم تدفق متكاملة:يقدم سهم الاتجاه المرتفع الذي يتم رميه مباشرة في صناعة جسم الصمام توجيهات تشكيل دائمة غير واضحة لا يمكن إزالتها أو طلاءها ،أو قراءة خاطئة في ظروف الميدان مع ضعف الرؤية.
• مسار تدفق الميناء الكامل:قطر الممر الداخلي للجريان يطابق فتحة أنبوب الاتصال في جميع أنحاء جسم الصمام، والقضاء على قيود التدفق، وتوليد الاضطرابات،ومناطق السرعة المعرضة للتآكل التي تسريع ارتداء المكونات في خدمة السوائل الهشاشة.
• المكونات الداخلية القابلة للاستبدال في الميدان:تم تصميم جميع مكونات الارتداء بما في ذلك مجموعات الفلاتر وحلقة المقعد ومؤشر المفصل ومؤشر محور الاحتفاظ وحلقات O الختامية كعناصر قابلة للاستبدال بشكل فردي ،يتم تخزينها كمجموعات قطع غيار للتجديد السريع في الميدان دون أدوات متخصصة.

يتم نشر صمام التحقق من الضغط العالي من طراز Flapper بشكل استراتيجي عبر الطيف الكامل من عمليات ضخ حقول النفط عالية الضغط ومراقبة الآبار. Primary application scenarios include drilling manifold discharge lines where multiple mud pumps discharge into a common standpipe manifold and a single pump shutdown must instantly isolate the idle pump from the pressurized common header to prevent reverse rotation damage، وحدات التسمين خطوط تفريغ عالية الضغط التي تضمن أن تدفقات سمك السمنت في الاتجاه الأمامي حصرا خلال عمليات التسمين الأساسية الغلاف، وضغط التسمين وتسمين القابس,أنظمة الاختناق والقتل على أجهزة الحفر حيث أن صمامات الاختراق في خط القتل تمنع تدفق سائل التكوين غير المنضبط عبر دائرة القتل أثناء أحداث التحكم في البئر ،ومشاريع ضغط عالية في ضخ مضخات الحفز خلال عمليات التكسير الهيدروليكي والحمضيةآلية النمط الفلابر مناسبة بشكل خاص للتطبيقات التي تنطوي على السوائل مع المواد الصلبة المعلقة أو الدعامات،كما حركة فتح الدورانية للصمام ومسار التدفق كامل البوابة تقلل من الشقوق والمناطق الميتة حيث يمكن أن تتراكم الجسيمات وتتداخل مع مقعد الصمام، وهو وضع فشل شائع في صمامات الاختراق من نوع الكرة والصمامات الرفعية التي تتعرض لسوائل التكسير المحملة بالمواد الدعمية. يستخدم هذا الصمام الاختراقي أيضًا على نطاق واسع في خطوط فتح فتحات فاصل الغازات الطينية ،حماية التدفق الخلفي لنظام الإشارة، و أنتجت تطبيقات تفريغ مضخات إعادة حقن المياه حيث يدعم التحكم في التدفق في اتجاه واحد موثوق به بشكل مباشر الامتثال البيئي وأهداف السلامة التشغيلية.

كل صمام فليبر للضغط العالي يخضع لبرنامج صارم للتحقق من الجودة يتجاوز الحد الأدنى من متطلبات التفتيش API 6A.كل صمام يخضع لاختبار سلامة الغلاف الهيدروستاتيكي عند 1.5 ضعف ضغط العمل المسموح به، اختبار مقعد الغاز بضغط منخفض لتأكيد إغلاق الفانوس إلى المقعد عند التفاضل القريب من الصفر، اختبار مقعد الغاز بضغط عالي عند التفاضل المسموح به بالكامل،والتحقق من الدورة الوظيفية للتأكد من تشغيل الفلاتر بشكل ثابت عبر عشر دورات كاملة مفتوحة ومغلقةيتم حماية الأسطح الخارجية بطبقة حافظة مضادة للتآكل ، وتحصل جميع الأسطح المزدوجة والختم على أقفال وقابضات واقية.تعبئة التصدير تستخدم صناديق الخشب المزدوج المدخن مع إدراجات رغوة مقطعة خصيصًا، حزم المجفف، وبطاقات مؤشر الرطوبة. الوثائق الكاملة تصاحب كل شحنة بما في ذلك تقارير اختبار المواد مع التتبع الكامل للخصائص الكيميائية والميكانيكية،تزوير الشهادة، سجلات المعالجة الحرارية ، تقارير الفحص غير المدمرة ، مخططات الاختبار الهيدروستاتيكي والغازات ، وشهادات امتثال المنتجات لـ API 6A.LTD ملتزمة بتصنيع صمامات الاختبار التي توفر حماية موثوقة من التدفق العكسي في أكثر الطلبات ضغطا عاليا في ضخ حقول النفط وتطبيقات التحكم في الآبار في جميع أنحاء العالم.
