صمام فحص خطي من الفولاذ المطروق API 6A 15000psi نوع وصلة المطرقة تصميم وصول داخلي لحقول النفط

The Top Entry Forged Steel Inline Check Valve is a premium backflow prevention device engineered specifically for high-pressure oilfield service where system integrity and rapid maintenance access are critical operational requirementsعلى عكس صمامات الدخول الجانبية التقليدية أو صمامات الاختبار النمطية التي تتطلب إزالة كاملة من خط الأنابيب للتفتيش أو الإصلاح الداخلي ،تصميم الدخول العلوي يسمح بالوصول الكامل إلى جميع المكونات الداخلية بما في ذلك الصفيحة، حلقة المقعد ، دبوس المفصل ، و الأسطح الختامية من خلال فتحة غطاء الغطاء العلوي دون إزعاج لحام جسم الصمام أو اتصالات اتحاد المطرقة.المصنوع من الفولاذ سبائك عالية المقاومة في الامتثال الكامل لمواصفات API 6A، هذا الصمام الاختبارية مصنفة للضغوط العاملة تصل إلى 15،000psi ويتم نشرها على نطاق واسع في أنظمة الكتلة الكسرية، خطوط التسمين، حزم اختبار البئر،وخطوط التفريغ للضغط العالي حيث يؤثر الوقاية الموثوقة من تدفق العودة بشكل مباشر على سلامة الموظفين وحماية المعداتيمنح البناء المُصَنَّع توحيد هيكل الحبوب المتفوقة، صلابة الاصطدام، ومقاومة التعب الناجم عن الضغط مقارنةً بالبدائل المصبوبة،مما يجعل هذا الصمام هو الخيار النهائي للخدمة الدورية عالية الضغط في عمليات النفط والغاز.

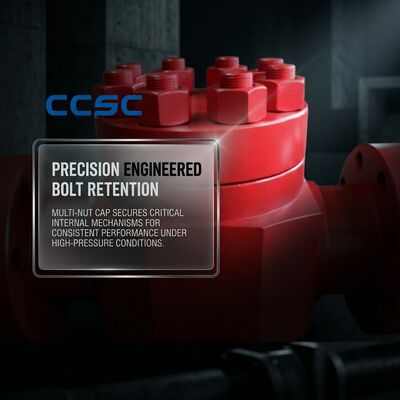

• تصميم الصيانة الداخلية:يمكن الوصول إلى جميع المكونات الداخلية بما في ذلك مجموعة الفلاتر، حلقة المقعد، آلية المفصل، وعناصر الختم، وتفتيشها،ويتم استبدالها من خلال فتحة الغطاء العلوي دون قطع جسم الصمام من خط الأنابيب، مما يقلل بشكل كبير من أوقات توقف الصيانة في المواقع النائية.

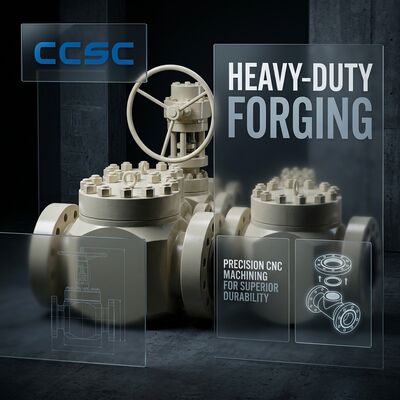

• بناء الفولاذ المصنوع من سبيكات:جسد الصمام، والغطاء، وجميع المكونات التي تحتوي على الضغط مصنوعة من الصلب سبائك مزورة مع التتبع المادي الكامل،توفير خصائص ميكانيكية استثنائية بما في ذلك القيم الكبيرة لتأثير تشاربي ومقاومة الشقوق الناجمة عن الهيدروجين في بيئات الخدمة الحمضية.

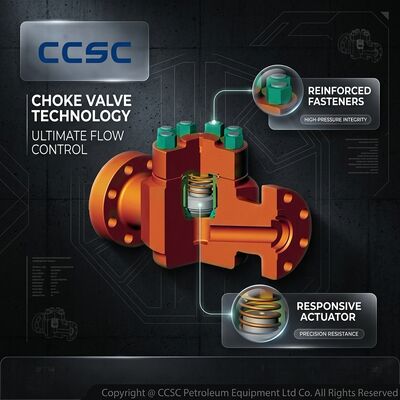

• آلية الإغلاق السريع:تصميم الفلاتر بمساعدة الربيع يحقق إغلاقًا إيجابيًا في غضون ميلي ثانية من عكس التدفق أو وقف التدفق ، مما يمنع آثار مطرقة السائل وحماية المضخات والضاغطات ،ومعدات الدوران من تلف التدفق العكسي.
• الشكل 1502 الاتصالات النهائية للاتحاد المطرقة:الاتصالات القياسية للصلبان على كل من المدخل والمخرج تمكن من التثبيت السريع والتثبيت دون لحام أو تشديد المسامير ، مثالية لخطوط التدفق المؤقتة ،عمليات اختبار البئر التي تتطلب إعادة تكوين متكررة.
• معتمدة مع الامتثال لـ NACE:تم تصنيعها واختبارها وفقًا لمتطلبات API 6A الإصدار 21 ،مع مواد متوافقة مع NACE MR0175 / ISO 15156 اختياريًا متاحة لتطبيقات الخدمة الحمضية التي تحتوي على كبريتيد الهيدروجين.
• إشارة واضحة لتوجيه التدفق:يقدم سهم اتجاه دائم على خارج جسم الصمام توجيهًا واضحًا لتوجيه التثبيت ،القضاء على خطر التثبيت العكسي الذي سيجعل وظيفة التحقق غير فعالة.
• تصميم المفصل والحلقة الثقيلة:The oversized hinge pin and pivot assembly are hardened and precision-machined to withstand the repetitive impact loading and vibration characteristic of high-pressure reciprocating pump discharge service.

يتم تصميم صمام الاختبار الداخلي من الفولاذ المجوهر من أجل تطبيقات خطوط التدفق عالية الضغط حيث تكون إمكانية الوصول إلى الصيانة السريعة ومنع التدفق العكسي مطلقًا إلزامية. Primary deployment environments include hydraulic fracturing manifold discharge lines where multiple high-pressure pumps operate in parallel and a single pump failure or shutdown must not permit reverse flow from the common discharge header، وحدات التسمين خطوط تفريغ عالية الضغط تضمن تدفق السماد في اتجاه واحد خلال عمليات التسمين الأولية والإصلاحية ،حزم سطح اختبار البئر حيث يجب منع السوائل المنتجة تحت ضغط عال من التدفق مرة أخرى نحو منفصلات الاختبار ومعدات القياس، والأنابيب الملفوفة مضخة يمتد التي تتطلب حماية ضيقة في خط التحقق في تفريغ مضخة الضغط العالي.يتم تقدير تصميم الدخول العلوي بشكل خاص في المنصات البحرية وتطبيقات منصة الحفر حيث تقييدات مساحة العمل المقيدة تجعل إزالة جسم الصمام غير عملية، والقدرة على خدمة المكونات الداخلية من خلال الغطاء العلوي بينما يبقى الجسم مصفحًا في مكانه يقلل بشكل ملحوظ من رفعات الرافعة ومتطلبات الأجهزة.هذا صمام التحقق هو أيضا قابلة للتبادل مباشرة مع FMC Weco الدخول العلوي نماذج صمام التحقق، توفير المشغلين مع حل بديل OEM فعال من حيث التكلفة والذي يحافظ على التوافق الكامل للأبعاد والأداء مع البنية التحتية الحالية لخط الأنابيب.

يتم اختبار كل صمام فولاذي داخلي للدخول العلوي وفقاً لمتطلبات API 6A قبل الشحن ، بما في ذلك اختبار الغلاف الهيدروستاتيكي عند 22 °C.500psi والتحقق من تسرب المقعد عند كل من الضغوط التفاضلية المنخفضة والعاليةجميع أسطح الختم تتلقى تطبيق مركب مكافحة التجمد،يتم تجهيز الاتصالات النهائية مع أغطية خيوط واقية ومغلفات الحفرة للاتحاد لمنع التلوث والأضرار الميكانيكية أثناء النقلوتتكون عبوات التصدير القياسية من صناديق خشب مزروع ثقيلة مع غطاء داخلي من الرغوة المصنوعة ، وممتصات رطوبة المجفف ، وملصقات مؤشرات الصدمة.حزم وثائق كاملة بما في ذلك شهادات اختبار المواد، تقارير التزوير ، مخططات الاختبار الهيدروستاتيكي ، سجلات NDE ، وشهادات الامتثال API 6A تصاحب كل شحنة صمام ، مما يضمن التتبع الكامل من المواد الخام إلى التفتيش النهائي.
