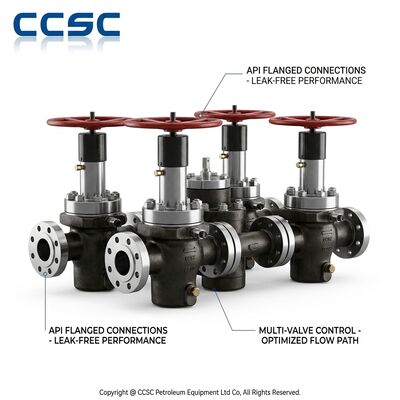

صمام بوابة السرج ذو الضغط العالي معدني مقعد F11 3 بوصة 2500LB صلبة القمة ستيليت مطحنة

صمام بوابة إسفين معدني بقاعدة 3 بوصات 2500 رطل من الأقمار الصناعية ذات وجه صلب

مقدمة المنتج

تم تصميم صمام البوابة الإسفيني ذو الضغط العالي هذا ليناسب ظروف الخدمة الكاشطة والتآكل الأكثر شدة حيث قد تفشل الصمامات ذات المقاعد الناعمة في غضون أسابيع. تم تجهيز الهيكل الفولاذي المصنوع من سبائك ASTM A182 F11 (1.25Cr-0.5Mo) مع غطاء محرك مانع للضغط من فئة 2500LB بواجهة صلبة كاملة قائمة على الكوبالت Stellite 6 على جميع أسطح المقاعد والتوجيه والمقعد الخلفي. يزيل تصميم المقاعد من المعدن إلى المعدن نقطة الضعف في المقاعد الناعمة القائمة على البوليمر مع توفير مقاومة فائقة للتآكل الناتج عن جزيئات المحفز المحبوسة، والملاط الكاشطة، والسوائل عالية السرعة، والمكثفات الوامضة. تم إثبات كفاءته في التعامل مع محفزات التكسير التحفيزي للسوائل (FCCU)، وخدمة ملاط ​​وحدة التكويك المتأخرة، وتغويز الفحم، وتطبيقات تكييف البخار المتآكل بدرجة الحرارة العالية.

الميزات والخصائص الرئيسية

• كامل الأقمار الصناعية 6 ذات واجهات صلبة (الحواف 5+):على عكس الطراز Trim 8 القياسي (13% Cr) الذي يوفر صلابة محدودة، فإن مواصفات Trim 5+ الخاصة بنا ترسب سبائك Stellite 6 من الكوبالت والكروم والتنغستن بواسطة لحام PTA (قوس البلازما المنقول) على جميع أسطح المقاعد والتوجيه والمقاعد الخلفية. يحافظ ستيليت 6 على الصلابة (38-45 HRC) حتى 500 درجة مئوية حيث تلين المواد التقليدية وتتسم بالمرارة.
• عملية لحام منطقة التجارة التفضيلية:ينتج ترسيب القوس المنقول بالبلازما تراكبًا معدنيًا مع الحد الأدنى من التخفيف (< 10%) من المعدن الأساسي، مما يضمن صلابة ثابتة ومقاومة للتآكل في جميع أنحاء سمك الرواسب (الحد الأدنى 1.5 مم بعد الانتهاء من التشغيل الآلي).
• إسفين موجه مع أدلة صلبة:تتميز كل من فتحات دليل الجسم وأسطح التوجيه الإسفينية بواجهة صلبة من نوع Stellite 6، مما يمنع الالتصاق والاحتكاك أثناء التشغيل، حتى مع وجود جزيئات كاشطة مدمجة في الأسطح التوجيهية.
• حلقات المقعد الملحومة المتكاملة:على عكس حلقات المقعد المضغوطة التي يمكن أن ترتخي أثناء ركوب الدراجات الحرارية، فإن حلقات المقعد الخاصة بنا ملحومة بحمض PTA في الجسم ومن ثم ذات سطح صلب، مما يخلق هيكل مقعد متجانس مع عدم وجود مسارات تسرب خلف المقعد.
• هيكل F11 كروم مولي:يوفر الهيكل الفولاذي المصنوع من سبائك 1.25Cr-0.5Mo مقاومة معززة للزحف عند درجات حرارة مرتفعة (تصل إلى 593 درجة مئوية) ومقاومة لهجوم الهيدروجين في بيئات المعالجة المائية للمصفاة.
• المقعد الخلفي المعدني لحماية التعبئة:يسمح المقعد الخلفي ذو الوجه الصلب الموجود على الجذع وغطاء المحرك بتركيب الصمام في المقعد الخلفي بالكامل في الوضع المفتوح، مما يحمي العبوة من ضغط الخط ويسمح باستبدال العبوة تحت الضغط.

لماذا تختارنا؟

• قدرة اللحام PTA الداخلية:نقوم بتشغيل محطات اللحام بالقوس المنقول بالبلازما الخاصة بنا مع التحكم في الحلقة المغلقة لجميع معلمات اللحام، مما يضمن جودة تصلب متسقة من الصمام الأول إلى الأخير في أي دفعة إنتاج.
• تم التحقق من الصلابة على كل صمام:يتم اختبار صلابة كل سطح صلب (HRC) في نقاط متعددة ويتم توثيقه في تقرير الفحص النهائي. يتحقق فحص اختراق الصبغة (PT) لجميع الأسطح الصلبة من الرواسب الخالية من الشقوق.
• دعم مختبر المعادن:يمكن لمختبرنا المعدني الداخلي إجراء التحقق من كيمياء الرواسب، وتحليل البنية المجهرية، وقياس معدل التخفيف لتأهيل التطبيقات المهمة.
• مراجع خدمة جلخ:لقد أثبتت صماماتنا المعدنية ذات القاعدة المعدنية عمر خدمة أطول بمقدار 3-5 مرات من الصمامات المزخرفة القياسية في التعامل مع المحفز FCCU، وتأخير تفريغ مضخات ملاط ​​وحدة التكويك، وتطبيقات عزل خطوط أنابيب ملاط ​​الفحم.

جدول المعلمات الفنية

التعليمات

س: ما الفرق بين Stellite 6 وStellite 21 بالنسبة لتقليم الصمام؟
ج: يوفر Stellite 6 (Co-28Cr-4W-1.1C) صلابة أعلى (38-45 HRC) ومقاومة أفضل للتآكل الكاشط، وهو مثالي لخدمات المحفزات والملاط. يتمتع Stellite 21 (Co-27Cr-5Mo-0.25C) بصلابة أقل (28-35 HRC) ولكنه يتمتع بمقاومة أفضل للتآكل في الأحماض المؤكسدة ومقاومة أعلى للصدمات الحرارية. نوصي بـ Stellite 6 للخدمات الكاشطة وStellite 21 للتآكل والتآكل المشترك في المعالجة الكيميائية.

س: كيف يمكنك منع تصفيح الطلاء أثناء الخدمة؟
ج: تخلق عملية اللحام PTA الخاصة بنا رابطة معدنية حقيقية (وليس طلاءًا ميكانيكيًا) بين طبقة الأقمار الصناعية والمعدن الأساسي. معدل التخفيف المتحكم فيه (< 10%) يضمن أن الطبقة الأولى المودعة تحتفظ بخصائص الأقمار الصناعية الكاملة. تعمل المعالجة الحرارية قبل التسخين وبعد اللحام وفقًا للقسم التاسع من ASME على تقليل الضغوط المتبقية التي قد تسبب التشقق. يتم فحص كل وديعة للتأكد من جودتها الخالية من التشققات.

س: هل يمكن للصمامات المعدنية أن تحقق تسربًا صفرًا؟
ج: تحقق الصمامات المعدنية المثبتة عادةً معدل التسرب API 598 B (0.1 مل/دقيقة لكل بوصة من القطر للسائل، و0.3 قدم مكعب/دقيقة لكل بوصة للغاز) بدلاً من المعدل A (تسرب صفر) للصمامات المثبتة الناعمة. بالنسبة للتطبيقات التي تتطلب إغلاقًا محكمًا من المعدن إلى المعدن، فإننا نقدم عملية تشطيب للمقعد الملتف يمكنها تحقيق إحكام من المعدل A بتكلفة إضافية. يرجى تحديد متطلبات فئة التسرب الخاصة بك عند الاستفسار.
