تفاصيل المنتج:
|
| نوع الصمام: | صمام بوابة الختم السفلي، OS&Y | مقاس: | 1-1/2 بوصة (DN40) |
|---|---|---|---|
| فئة الضغط: | فئة 800 رطل (PN130) | مادة الجسم: | ASTM A105 الفولاذ الكربوني المطروق |
| نوع بونيه: | غطاء محرك السيارة انسحب مع الإسكان بيلو | نهاية الاتصال: | حواف مرتفعة الوجه، ASME B16.5 |
| المواد الخوار: | SS316L متعدد الطبقات (3 طبقات) مشكل مائيًا | تقليم المواد: | 13% كروم من الفولاذ المقاوم للصدأ |
| مواد التعبئة والتغليف: | الجرافيت (ختم احتياطي ثانوي) | معيار التصميم: | أبي 602 / أسم B16.34 |
| دورات الحياة بيلو: | تم اختبار أكثر من 10,000 دورة | معيار الاختبار: | API 598 + ISO 15848-1 الانبعاثات الهاربة |
| إبراز: | صمام البوابة الفولاذية المطروقة بختم عالي,صمام الضغط العالي A105 1.5 بوصة,صمام كيميائي سام ذو حواف 800LB |
||

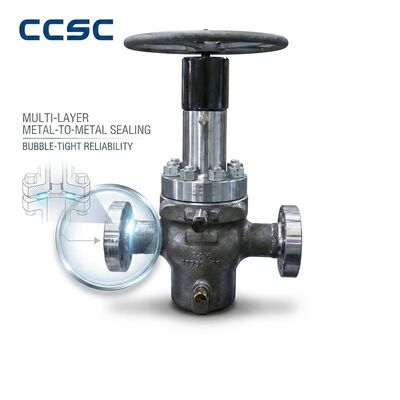

يوفر صمام البوابة الفولاذية المطروق هذا الحل النهائي لتطبيقات الانبعاثات الهاربة الصفرية حيث لا يمكن تحمل تسرب الجذع. إن ختم الجذع الأساسي عبارة عن خرطوشة منفاخ هيدروليكية متعددة الطبقات SS316L تعمل على إنشاء حاجز محكم بين سائل العملية والغلاف الجوي، مما يقضي على مسار التسرب التقليدي عبر غدة التعبئة. توفر التعبئة الثانوية من الجرافيت إحكامًا احتياطيًا للطوارئ في حالة فشل رفع الصوت عاليًا. تم تصنيف هذا الصمام في الفئة 800LB مع هيكل من الفولاذ الكربوني المطروق A105 ووصلات ذات حواف، وهو مثالي لمعالجة المواد الكيميائية السامة وأنظمة الزيت الحراري وسوائل نقل الحرارة وخدمة التفريغ وأي تطبيق حيث تفرض لوائح البيئة أو السلامة انبعاثات جذعية صفرية وفقًا لمعايير ISO 15848-1 الفئة أ.
| المعلمة | مواصفة |
|---|---|
| نوع الصمام | صمام بوابة الختم السفلي، OS&Y |
| مقاس | 1-1/2 بوصة (DN40) |
| فئة الضغط | فئة 800 رطل (PN130) |
| مادة الجسم | ASTM A105 الفولاذ الكربوني المطروق |
| مادة بونيه | ASTM A105 الفولاذ الكربوني المطروق |
| مادة رفع الصوت عاليا | SS316L، 3 طبقات هيدروفورم |
| سمك الجدار السفلي | 0.15 ملم لكل طبقة * 3 طبقات |
| نهاية الاتصال | حواف مرتفعة الوجه، ASME B16.5 فئة 600 |
| تقليم المواد | ASTM A276 410 SS (13% كروم) القطع 8 |
| مادة المقعد | مقعد جسم متكامل، 13% كروم صلب |
| المواد الجذعية | ASTM A276 410 الفولاذ المقاوم للصدأ |
| التعبئة الثانوية | حلقات جرافيت نقية بسلك SS316 |
| معيار التصميم | أبي 602 / أسم B16.34 |
| معيار الاختبار | API 598 (الهيكل + المقعد) + ISO 15848-1 (الانبعاثات الهاربة) |
| نطاق درجة الحرارة | -29 درجة مئوية إلى 425 درجة مئوية |
| رفع الصوت عاليا تصميم الحياة | أكثر من 10,000 دورة شوط كاملة |
| منفذ كشف التسرب | 1/4 بوصة NPT مع قابس (قياسي) |
س: ما هي التطبيقات التي تبرر ارتفاع تكلفة صمام الختم الخوار؟
ج: تعتبر صمامات الختم السفلية ضرورية عندما يكون التسرب الجذعي غير مقبول: المواد الكيميائية السامة (الكلور والأمونيا والفوسجين)، وسوائل نقل الحرارة (الزيت الحراري، Dowtherm)، وأنظمة التفريغ العالي، والسوائل المشعة في الخدمة النووية، وأي تطبيق تحكمه لوائح بيئية صارمة (وكالة حماية البيئة، REACH) والتي تتطلب صفر انبعاثات هاربة. يتم استرداد علاوة التكلفة بسرعة من خلال القضاء على فقدان المنتج وتوفير الصيانة.
س: ماذا يحدث إذا فشل رفع الصوت عاليا؟
ج: في حالة فشل الجزء السفلي، فإن مجموعة التعبئة الجرافيت الثانوية الموجودة أعلى الجزء السفلي توفر إحكام الإغلاق في حالات الطوارئ. تسمح حلقة الفانوس المزودة بوصلة التسرب للمشغلين باكتشاف فشل رفع الصوت عاليًا من خلال مراقبة الضغط أو الفحص البصري لمنفذ التسرب، مما يتيح إيقاف تشغيل الصيانة المخطط لها بدلاً من الإصلاحات الطارئة.
س: هل صمامات الختم الخوار مناسبة لخدمة البخار؟
ج: نعم، منفاخ SS316L مناسب للبخار المشبع والمسخن للغاية حتى 425 درجة مئوية. بالنسبة لدرجات حرارة البخار التي تزيد عن 425 درجة مئوية، نوصي باستخدام مادة إنكونيل 625 الخوار التي تحافظ على قوة الكلال عند درجات الحرارة المرتفعة. يرجى تحديد شروط البخار الخاص بك عند الاستفسار.
