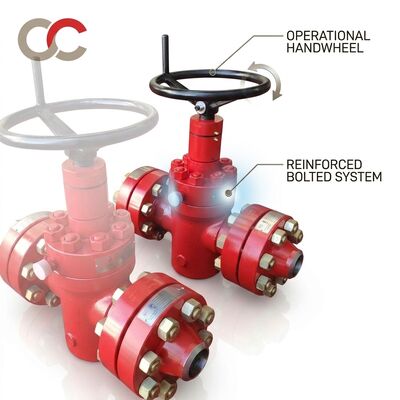

صمام بوابة رأس البئر المزدوج API 6A 2-1/16 بوصة 5000 PSI PSL3 EE-NL بوابة توسع مزدوجة الختم

صمام بوابة رأس البئر المرفق API 6A 2-1/16 "5000 PSI

مقدمة المنتج

تم تصميم صمام بوابة رأس البئر هذا من نوع API 6A خصيصًا لتطبيقات سطح النفط والغاز الموجودة في الأسفل بما في ذلك مجموعات رأس البئر وأشجار عيد الميلاد ومجموعات الاختناق وعزل خط التدفق.معدل 5000 PSI (34.5 MPa) ضغط عمل مع متطلبات الجودة PSL3 ، يحتوي الصمام على تصميم بوابة سد مزدوج التوسع الذي يوفر سد ميكانيكي إيجابي في الاتجاهين الصاعد والأسفل.الحفرة الاسمية 2-1/16 بوصة مع API 6BX النهايات المزدوجة متوافقة تمامًا مع مواصفات API 6A الإصدار 21فئة درجة الحرارة EE-NL مع فئة المواد EE تضمن أداءً موثوقًا في بيئات الخدمة الحمضية (NACE MR0175) عند درجات الحرارة من -46 °C إلى 121 °C.

السمات الرئيسية والخصائص

• توسيع تصميم بوابة الختم المزدوج:على عكس صمامات بوابة الصفائح التقليدية ، تستخدم آلية بوابة التوسع بوابة منفصلة على شكل سكين تتوسع ميكانيكياً ضد كلا المقعدين عند الإغلاق ،إنشاء ختم ميكانيكي إيجابي مستقل عن ضغط الخطهذا التصميم يوفر إغلاق بدون تسرب حتى عند ضغوطات متباينة منخفضة.
• من خلال قناة كاملة:يتناسب فتح البوابة مع ثقب الأنابيب الكامل عندما يتم فتحها بالكامل ، مما يلغي الاضطرابات ، ويقلل من انخفاض الضغط ، ويسمح بعمليات الخنزير دون قيود.
• مستوى الجودة PSL3:متطلبات جودة شاملة بما في ذلك NDE الحجمي بنسبة 100٪ (UT / RT) لجميع الأجزاء التي تحتوي على ضغط ، واختبار تأثير Charpy عند الحد الأدنى لدرجة حرارة التصميم ،و القدرة الكاملة على التتبع وفقا لمتطلبات API 6A.
• الخدمة الحمضية متوافقة:فئة المواد EE مع NACE MR0175 / ISO 15156 التوافق يضمن مقاومة الكبريت في التشقق الإجهادي في السوائل تحتوي على H2S.
• أدوات حقن الدهون:تسمح الأدوات الدهنية المتكاملة على المقعد والجذع بتشحيم أثناء التشغيل وإدخال مواد الختم في المقعد في حالات الطوارئ دون إزالة الصمام.
• صفحة API 6BX:توفر أجهزة التفاف من نوع الحلقات (RTJ) مع غشاشات الحلقات BX ختمًا عالي الضغط موثوقًا مع اتصال كامل بين المعادن.

لماذا تختارنا

• المرفق المرخص له بموجب API 6A:منشأة التصنيع لدينا تحمل تراخيص API 6A و API Q1 النسخة الواحدة، تتم مراجعتها بانتظام من قبل معهد البترول الأمريكي للامتثال.
• حزمة وثائق PSL3 الكاملة:يتم شحن كل صمام مع كتاب سجلات التصنيع الكامل (MRB) بما في ذلك شهادات اختبار المواد وتقارير NDE ومخططات اختبار الضغط وسجلات فحص الأبعاد النهائية.
• الغاز الذي تم اختباره وفقًا لمادة API 6A الملحق F:بالإضافة إلى اختبارات الغلاف والمقعد الهيدروستاتيكية ، تخضع الصمامات لاختبار مقعد الغاز بضغط منخفض (5-15 PSI الهواء أو النيتروجين) للتحقق من إغلاق الصمامات.
• دعم الخدمة الميدانية العالمية:مهندسي الخدمات التقنية المتاحة للإشراف على التثبيت، ودعم التشغيل، وتدريب الصيانة الميدانية في مواقع البئر في جميع أنحاء العالم.
• أوقات التنفيذ التنافسية:20-30 يوما عمل التسليم القياسي من منشأتنا المرخصة API، أسرع بكثير من العديد من الشركات المصنعة الأمريكية والأوروبية للمنتجات المقارنة API 6A.

جدول المعلمات التقنية

الأسئلة الشائعة

س: ما هو الفرق بين PSL2 و PSL3 لفمامات API 6A؟
ج: يتطلب PSL3 ضوابط جودة أكثر صرامة بكثير بما في ذلك NDE الحجمية بنسبة 100٪ (UT أو RT) لجميع الأجزاء التي تحتوي على ضغط ، واختبار تأثير Charpy V-notch عند الحد الأدنى لدرجة حرارة التصميم ،ومراقبة أكثر صرامة للكيمياء المادية مع القدرة الكاملة على التتبعيتم تحديد PSL3 عادة لتطبيقات الرأس الحرجة وأشجار عيد الميلاد حيث عواقب الفشل خطيرة.

س: هل يمكن استخدام هذه الصمامات في خدمة H2S (الحمضية) ؟
ج: نعم، فئة المواد EE مع الامتثال NACE MR0175 / ISO 15156 هو القياسية لفمامات الباب API 6A لدينا.جميع الأجزاء التي تحتوي على الضغط ومراقبة الضغط تخضع لاختبار القسوة (HRC 22 max) لضمان مقاومة الكبريت لتكسير الضغط.

س: هل تقدمون خدمات التفتيش من طرف ثالث؟
ج: نعم، نحن نتنسق مع جميع وكالات التفتيش الرئيسية من طرف ثالث بما في ذلك مكتب فيريتاس، SGS، TUV، و DNV لاختبار الشهود، والتحقق من المواد، والفحص النهائي في منشأتنا.وكالة التفتيش يمكن أن الطابع والتوقيع على جميع وثائق الاختبار.
